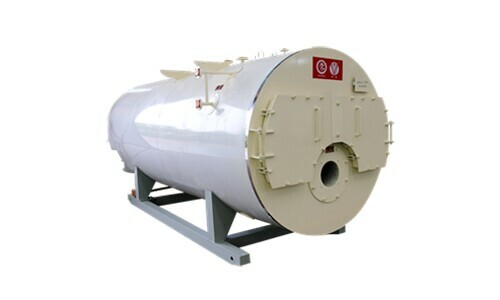

WNS型臥式燃油燃氣蒸汽鍋爐
臥式燃油燃氣蒸汽鍋爐，改善鍋爐運行環境，提高鍋爐效率和使用壽命；全部煙氣通道置于水中，尾部配有余熱水箱及完善的保溫外包設計，煙箱密封采用迷宮式結構，避免了煙箱漏煙現象。鍋爐熱效率高達85%以上，采用有良好膨脹性能的波紋爐膽與錐形爐膽的組合爐膽，爐膽尺寸與火焰相吻合，煙氣流通面積以次減小，使煙氣等速流動，保證高溫煙氣在爐內的熱交換時間，達到傳熱效果；采用與鍋爐完全匹配的高性能燃燒機，進行******自動調節，使燃燒充分，節省燃料，降低污染；采用高保溫性能的超細玻璃棉，散熱損失更??；采用智能化節能控制系統，對鍋爐及供汽（供水）系統進行控制，結合不同負荷調節燃料供給，更加節能。安裝方式為整體快裝鍋爐，振動小，對地基無特殊要求，不需地腳螺栓固定，安裝簡單易行。 采用活動爐頭結構，可匹配各種燃燒器，更換爐頭，維修爐體方便快捷。 前、后煙箱采用活動可拆結構，可方便地對鍋爐內部進行檢查、維護、保養，簡單、便捷，產品設計新穎、結構合理，工藝性能良好，使本產品具有不同凡響的優異品質，是開發的新款產品。
性能優勢
1、WNS型燃氣鍋爐為臥式快裝內燃三回程火管鍋爐。采用偏置爐膽濕背式結構，高溫煙氣依次沖刷第二及第三回程 煙管，然后由后煙室經煙囪排入大氣，整體布置，結構緊湊，外形美觀；
2、合理的受熱面結構，有效控制煙氣阻力；
3、適當?shù)目刂婆艧煖囟?，即保證鍋爐效率，又防止煙氣冷凝，延長鍋爐使用壽命；
4、鍋爐裝有活動的前后煙箱蓋，使鍋爐檢修方便；
5、配置有防爆門，泄壓后自動回彈，確保鍋爐安全性；
6、波形爐膽和螺紋煙管等強化傳熱元件的應用，不僅強化傳熱效果，還有效吸收爐體的熱脹冷縮；
7、不銹鋼外包裝，抗腐蝕性能增加。
技術參數
【WNS燃油燃氣系列鍋爐技術參數】
|
型號 |
WNS0.5-0.4(0.7) |
WNS0.7-0.4(0.7) |
WNS1-0.7(1.25) |
WNS1.5-1.25 |
WNS2-1.25 |
WNS3-1.25 |
|
|
項目 |
參數 |
||||||
|
額定熱功率(MW) |
0.5 |
0.75 |
1 |
1.5 |
2 |
3 |
|
|
額定工作壓力（MPa） |
0.4（0.8） |
0.4（0.8） |
0.8（1.0） |
1.0 |
1.0 |
1.25 |
|
|
蒸汽溫度（℃） |
151（170） |
170（193） |
193 |
193 |
193 |
||
|
設計效率（%） |
85%-92% |
||||||
|
水容積（m3） |
1.2 |
1.56 |
2.10 |
2.7 |
2.7 |
5.9 |
|
|
滿水重量 |
4.48（5） |
5.76（6.2） |
6.48（7.1） |
8（8.4） |
8（8.4） |
16（16.8） |
|
|
耗電功率(KW) |
3.6 |
3.6 |
5.9 |
15.8 |
17.7 |
19.7 |
|
|
電源（V） |
380 |
||||||
|
適用燃料 |
輕油、天然氣、重油、城市煤氣、石油液化氣 |
||||||
|
計算耗量： |
34 |
51 |
65 |
102 |
136 |
204 |
|
|
長×寬×高 |
2650×1600 |
2650×1600 |
3650×1800 |
5200×2300 |
5200×2300 |
5570×3200 |
|
|
安 |
進/出口閥口徑 |
50 |
65 |
65 |
65 |
65 |
100 |
|
排污閥口徑 |
40 |
40 |
40 |
40 |
40 |
40 |
|
|
安全閥口徑 |
40 |
2×40 |
2×40 |
2×50 |
2×50 |
2×65 |
|
|
煙囪口徑ф |
250 |
300 |
320 |
360 |
360 |
360 |
|
